Жалпақ мыс өрілген сымды немесе дөңгелек мыс өрілген сымды таңдаудың кілті қолданба сценарийіңіз контакт аймағын және құрылымдық тұрақтылықты көбірек бағалайды ма, әлде иілу икемділігі мен сым ыңғайлылығын бағалай ма, соны анықтау.

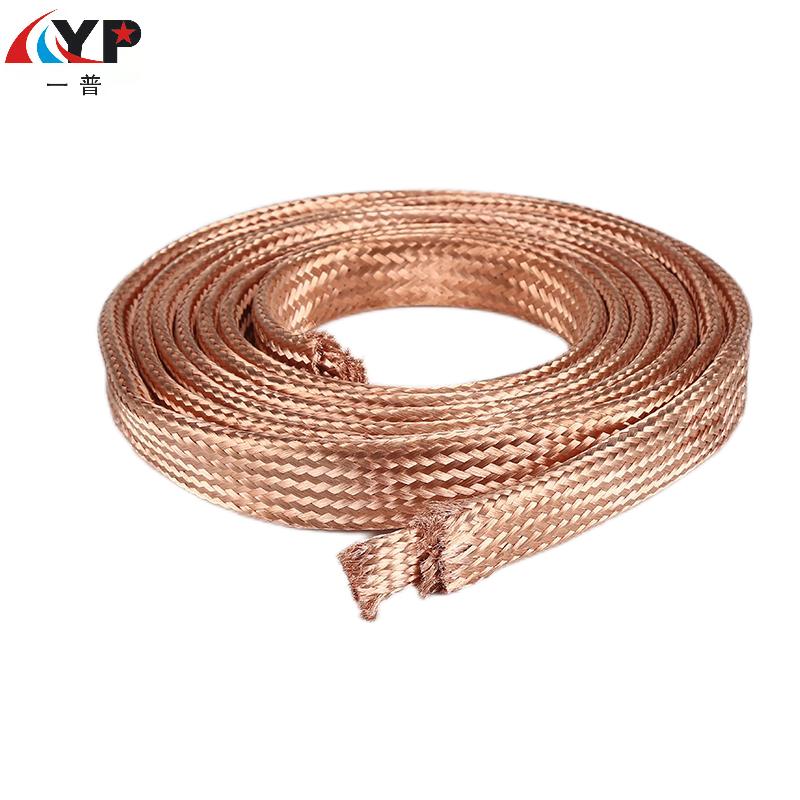

Жалпақ мыс өрілген сым- тіркелген қосылыстарға, жоғары токқа және жер сілкінісіне төзімді қолданбаларға жарамды
Келесі жағдайларға тап болсаңыз, жалпақ сымдарға басымдық беріңіз:
- Жалғастырылған нысандар трансформатордың шығыс желілері, тарату құрылғыларының шиналары және автоматты ажыратқыш контактілері сияқты жалпақ пластиналар болып табылады. Тегіс пішін өте жақсы сәйкес келеді, жанасу аймағын ұлғайтады және жанасу кедергісін азайтады.
-Қозғалтқыштарға немесе үлкен дизельді қозғалтқыштарға қосылған кездегі сияқты жабдықта діріл бар. Оның тоқу құрылымы тербелістерді тиімді буферлей алады және бір жіпті мыс жолақтарға қарағанда шаршауға төзімді.
-Босаңсуды болдырмау керек: Кесуден кейін шашырау оңай емес, ал жіп ұштары орнату кезінде арнайы өңдеуді қажет етпейді, бұл операцияны ыңғайлы етеді.
-Жоғары токты өткізу: Токтың жоғары сценарийлерінде (мысалы, жүздеген немесе тіпті мыңдаған ампер) жалпақ сымдар үлкенірек жылу тарату аймағына ие және әдетте көлденең қимасы бірдей дөңгелек сымдарға қарағанда жақсырақ ток өткізу қабілетіне ие.

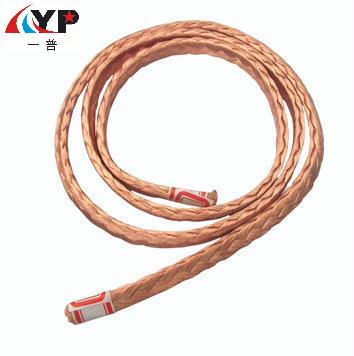

Дөңгелек мыс өрілген сым- икемді сымдарға, қозғалыс қосылымдарына және тар кеңістіктерге жарамды
Егер келесі сипаттамалар орындалса, дөңгелек сызықтар неғұрлым қолайлы таңдау болып табылады:
-Сымдар кеңістігі тар және орамды, мысалы, электр шкафтарының бұрыштарында және құбырды орнату қажеттілігі. Дөңгелек сымдардың бұралған құрылымы өте жұмсақ және иілу радиусы өте аз.
-Қосылу компоненттері қозғалысты қажет етеді, мысалы, қозғалтқыштарға арналған көміртекті щетка сымдары және роботтарға арналған белсенді қосылыстар. Дөңгелек сымдардың икемділігі оларды қайта-қайта иілу кезінде сынуға бейімділігін азайтады.
-Орнату жолы бекітілмеген: қосылым орнын орнында реттеу қажет болса, дөңгелек сымды қолмен майыстыру және пішіндеу оңайырақ.
- Әмбебап сымға қойылатын талаптар: Әмбебап икемді сым ретінде ол әртүрлі кәдімгі электрлік компоненттерді қосады.
Түйіндеме:
1-қадам: Қосылым терминалының пішінін қараңыз
-Егер ол тегіс терминал болса (шина, мыс шинасы сияқты) → тегіс сымды таңдаңыз.
-Егер бұл дөңгелек терминал болса (мысалы, терминал бағанасы немесе болт), екеуін де пайдалануға болады, бірақ дөңгелек сымдар икемдірек, ал жалпақ сымдарды дөңгелек ұштармен бұрау керек.
2-қадам: Орнату жолын және ортаны тексеріңіз
-Жол бекітілген, түзу немесе сәл қисық → тегіс сызықты таңдаңыз.
- Жол күрделі, бірнеше иілуді немесе тар тесіктерден өтуді қажет етеді → дөңгелек сызықты таңдаңыз.
